  • Galerie: So knackt connect Handys

Galerie

Galerie: So knackt connect Handys

19.6.2013 von Bernd Theiss

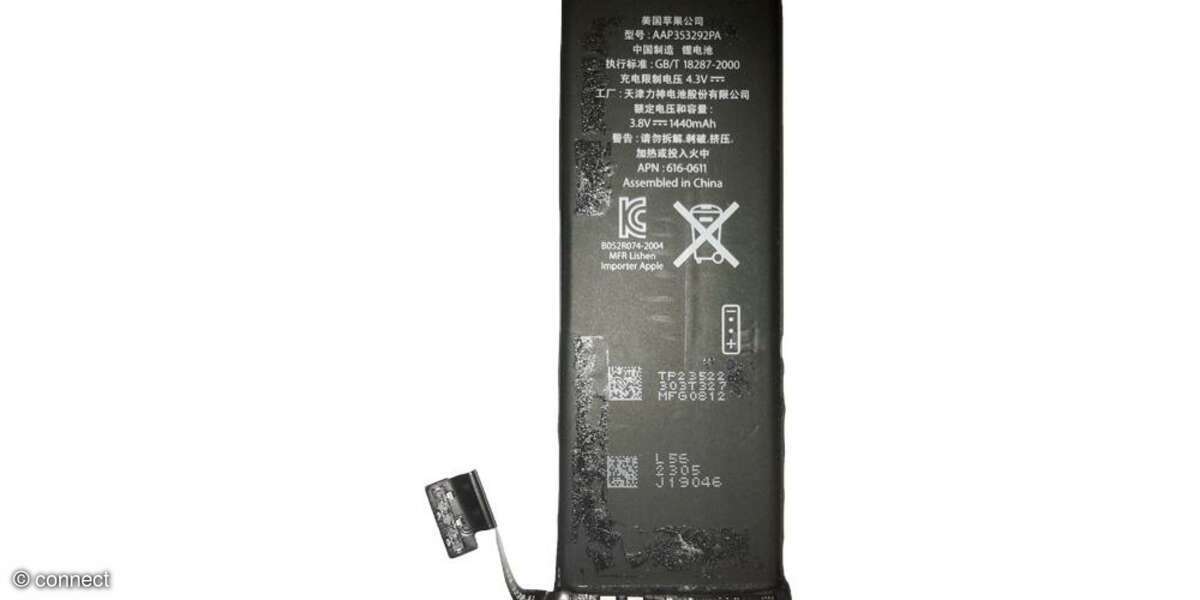

iPhone Akku
© connect
1 12

Bis zum iPhone 5 hat sich am nicht wechselbaren Stromspeicher nichts geändert.

Anzeige

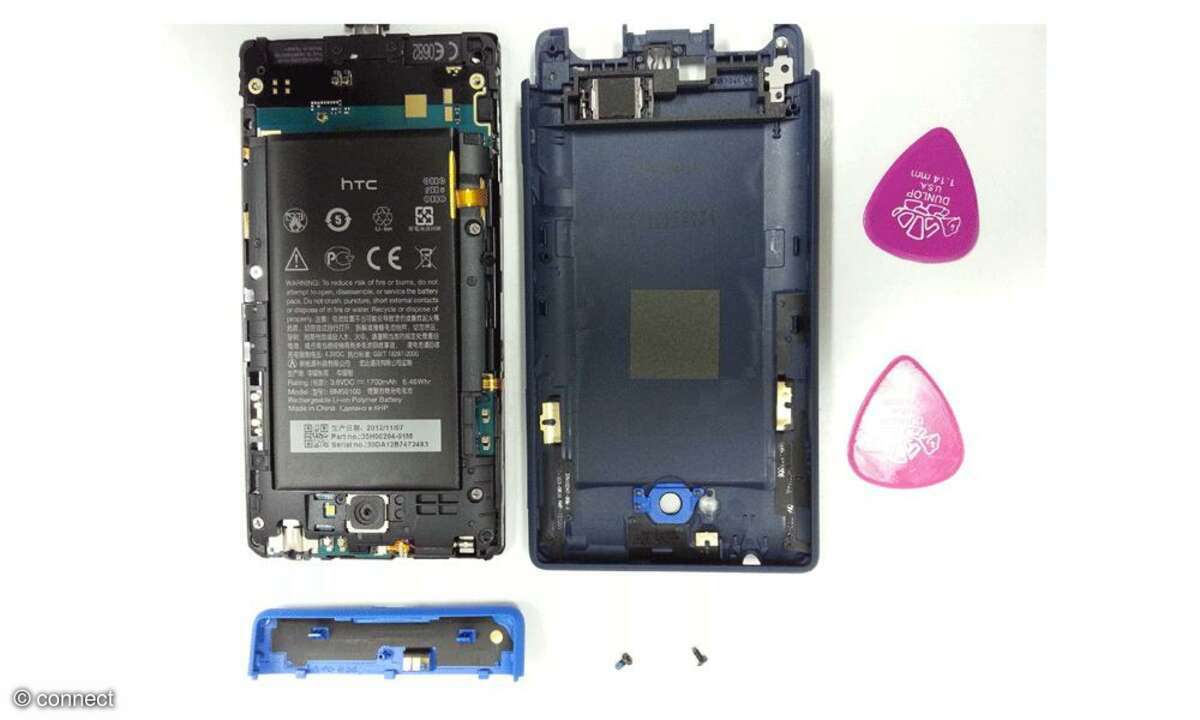

HTC 8X
© connect
2 12

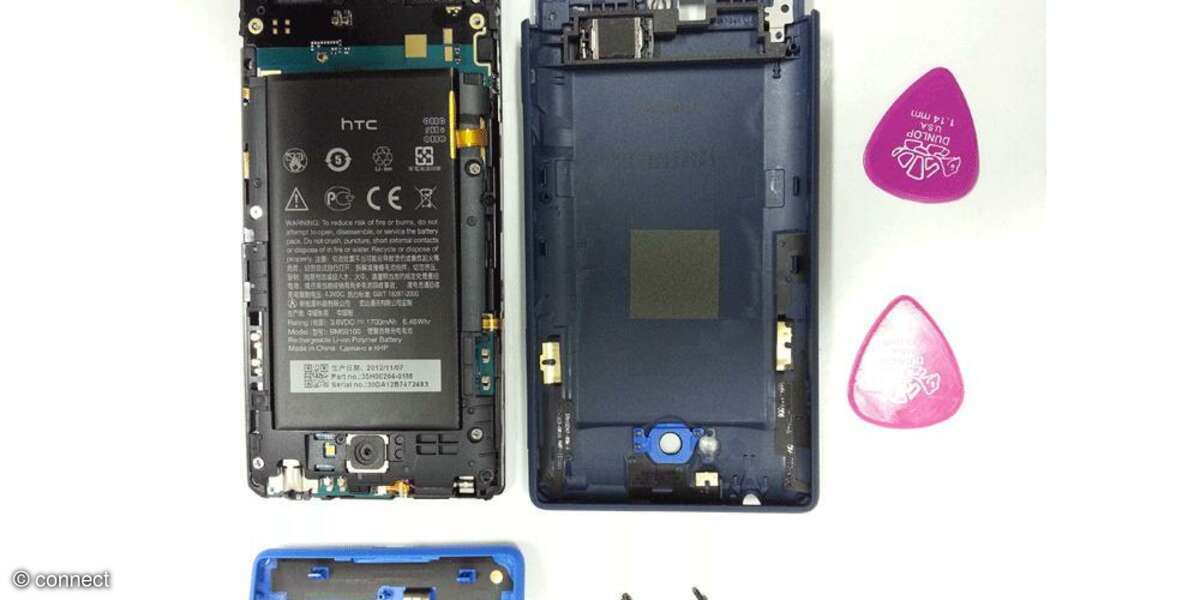

Das zerstörungsfreie Öffnen eines Gehäuses erfordert Erfahrung, Fingerspitzengefühl und hochspezielles Werkzeug. Zum Beispiel Gitarrenplektren in den unterschiedlichsten Stärken, die zum Ausrasten der diversen Kunststoffzungen benutzt werden, die beim HTC 8X die hintere Gehäuseschale mit der vorderen Display-Elektronik-Einheit verbinden.

Anzeige

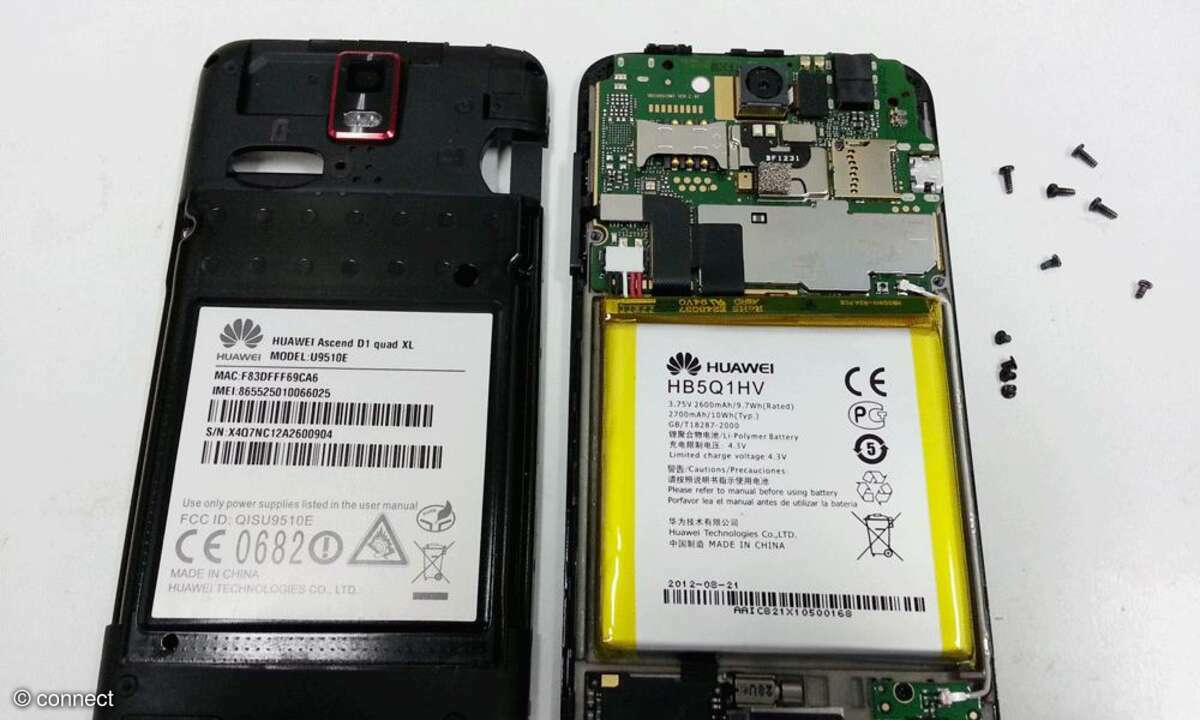

Huawei Ascend D1 Quad XL
© connect
3 12

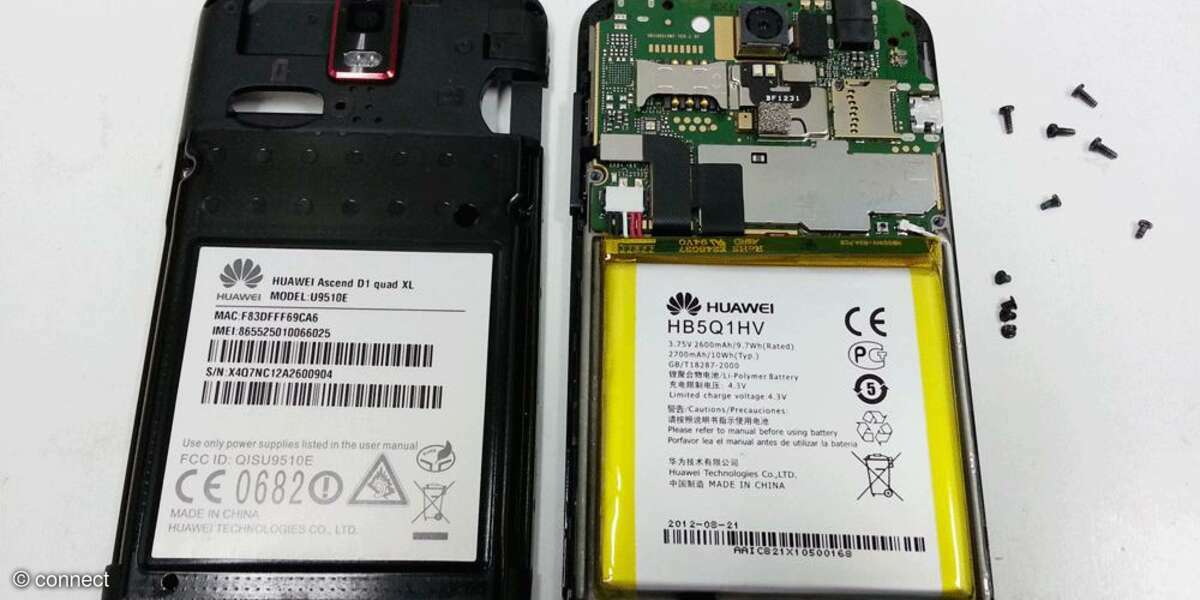

Mitunter, etwa bei den iPads, sind die Displays sogar mit den Gehäusen verklebt. Dann greifen die Techniker zur Heißluftpistole, um den Kleber überall auf Schmelztemperatur zu bringen und das Display dann per Saugnapf bruchfrei aus dem Gehäuse zu ziehen. Einfacher zu handhaben sind Modelle mit geschraubtem Gehäuse, etwa das Huawei Ascend D1 Quad XL.

Anzeige

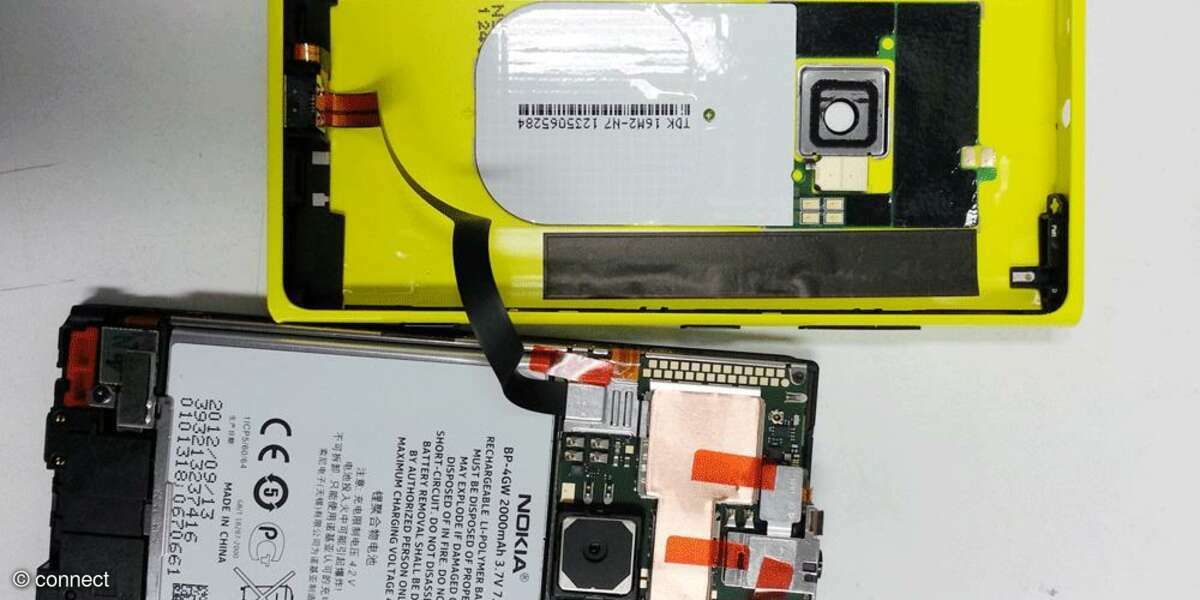

Nokia Lumia 920
© connect
4 12

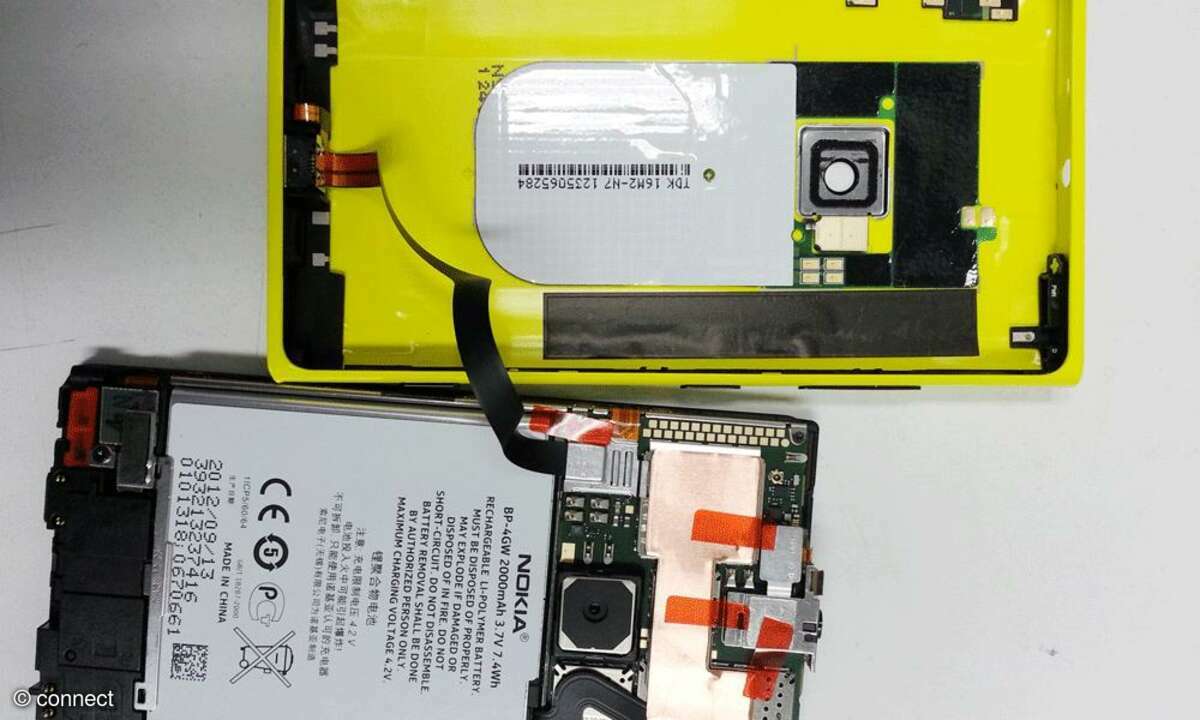

Doch ein offenes Gehäuse ist nicht alles. Wenn wie beim Nokia Lumia 920 wichtige Antennen in der hinteren Gehäuseschale sitzen und nur zusammengebaut Kontakt mit der Smartphone-Elektronik haben, sind Ideen gefragt.

Anzeige
© Archiv
5 12

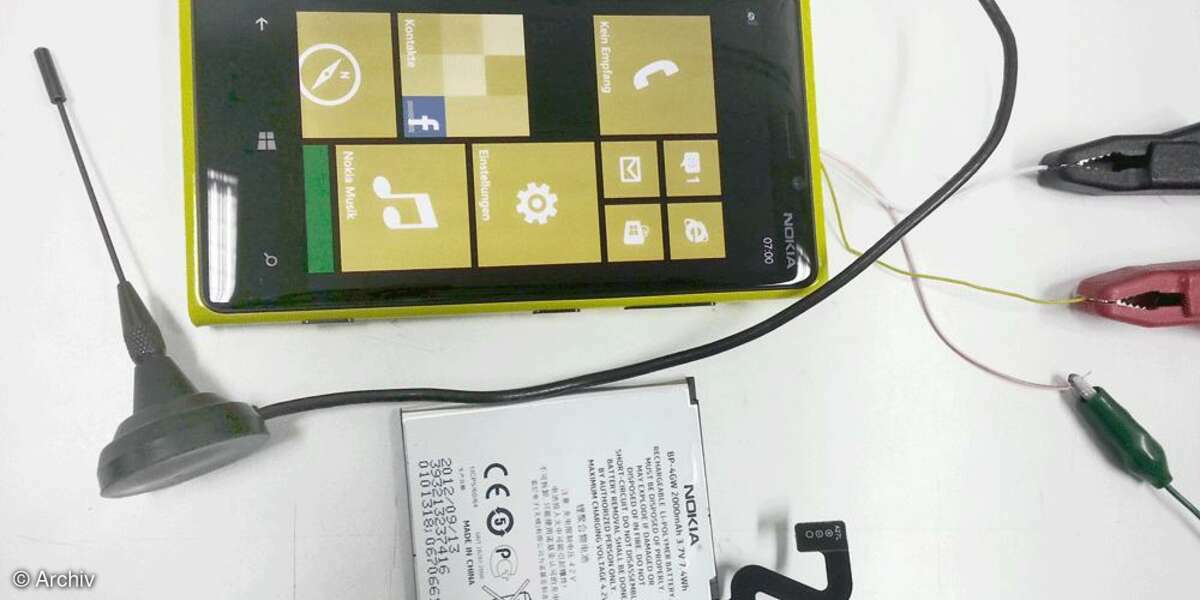

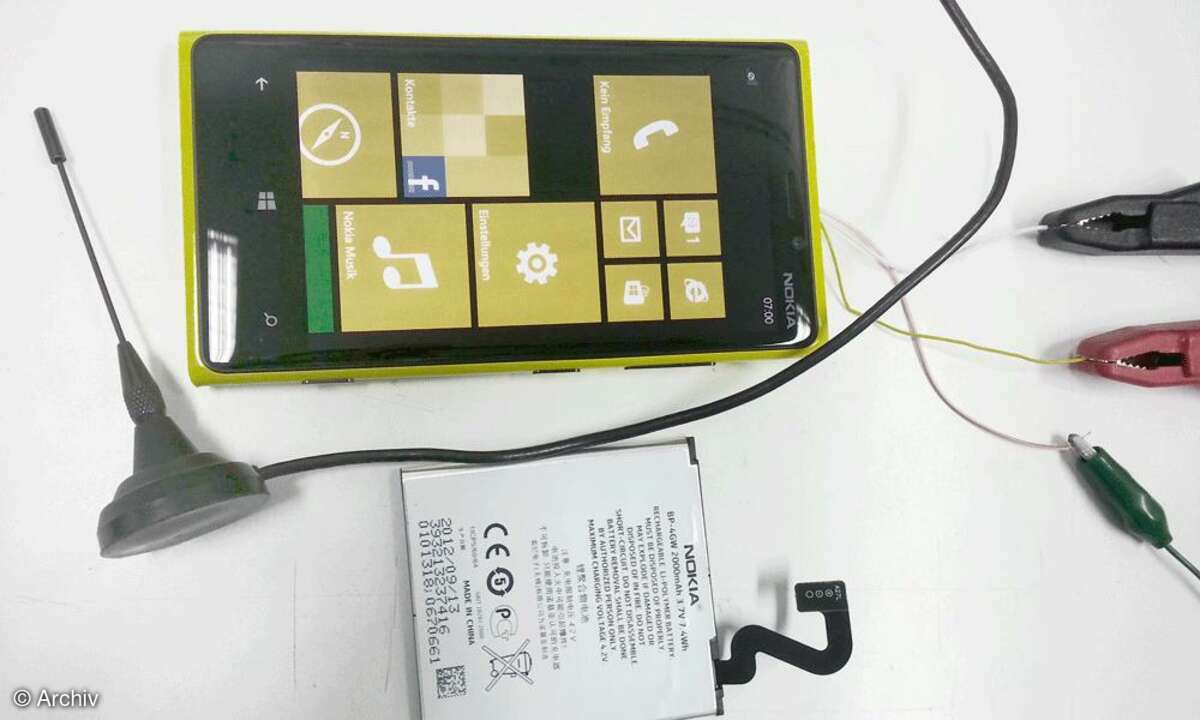

Schließlich lässt sich die Ausdauer bei Telefonaten und Datenübertragung nur messen, wenn Antennen angeschlossen sind. Im Fall des Lumia legte der Laboringenieur einfach die für die Messung nötigen Kabel durch die Kopfhörerbuchse nach außen und konnte dann die hintere Gehäuseschale mit ihren Antennen wieder aufsetzen.

Anzeige
Sony Xperia
© connect
6 12

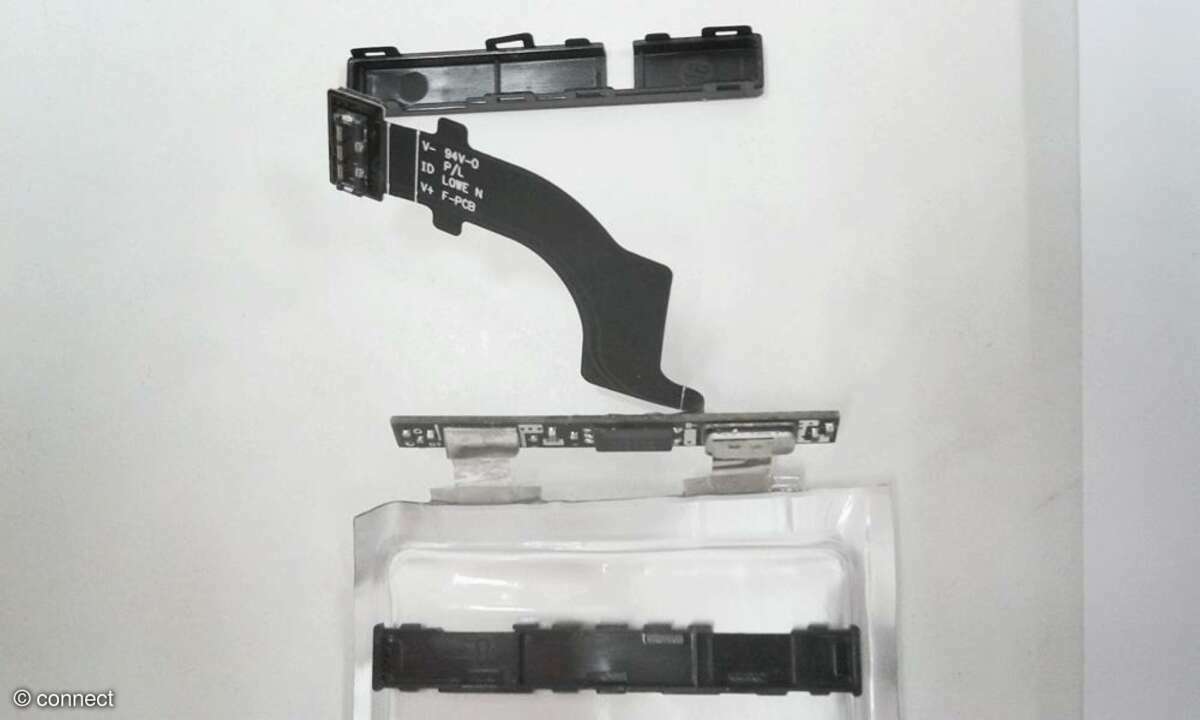

In den Stromspeichern diverser Sony Xperias ist eine Schaltung eingebaut, die den Stromfluss unterbindet, solange sich Smartphone und Akku nicht gegenseitig erkannt haben.

Anzeige

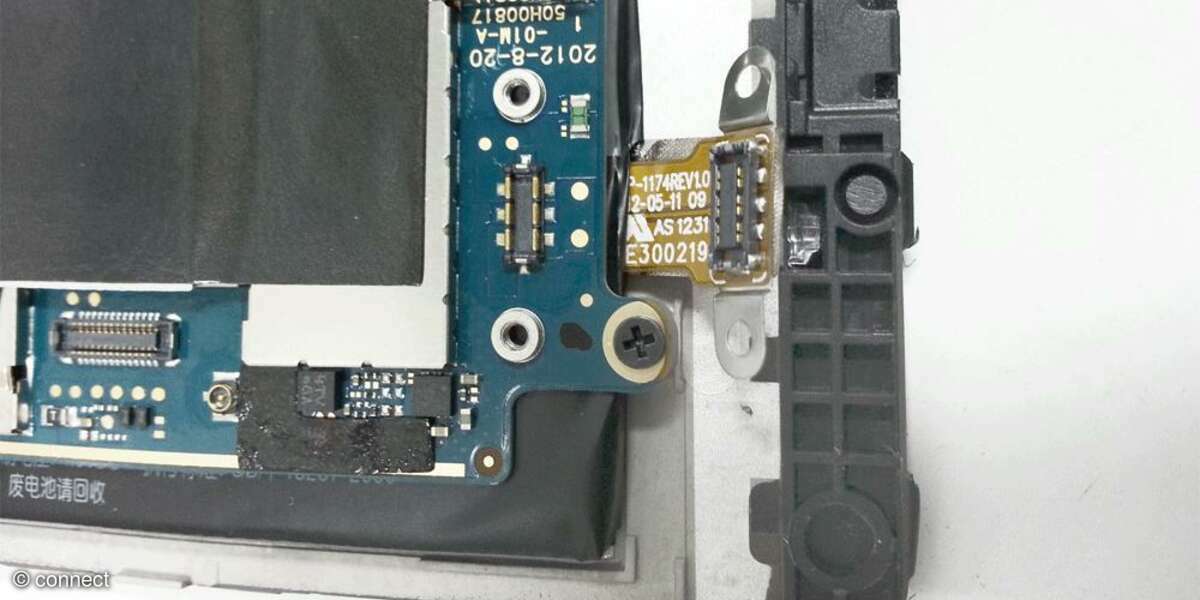

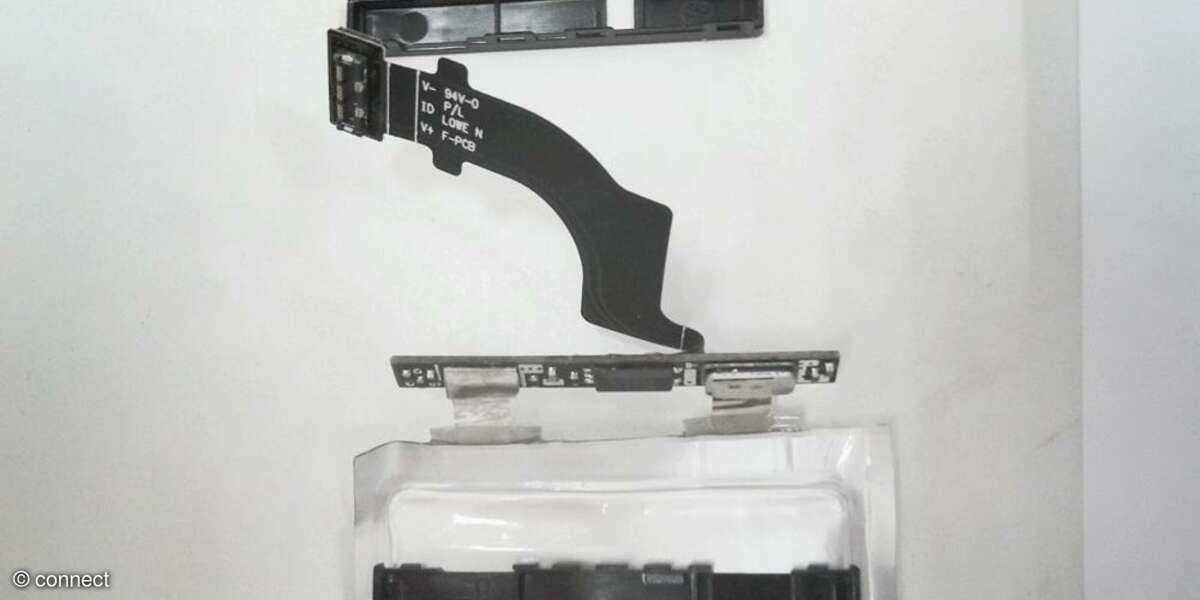

Sony Xperia
© connect
7 12

Hier muss das energiespeichernde Element des Akkus allein gemessen werden; bei den Strommessungen gilt es, die Kommunikation zwischen Akku und Smartphone aufrechtzuerhalten.

Anzeige

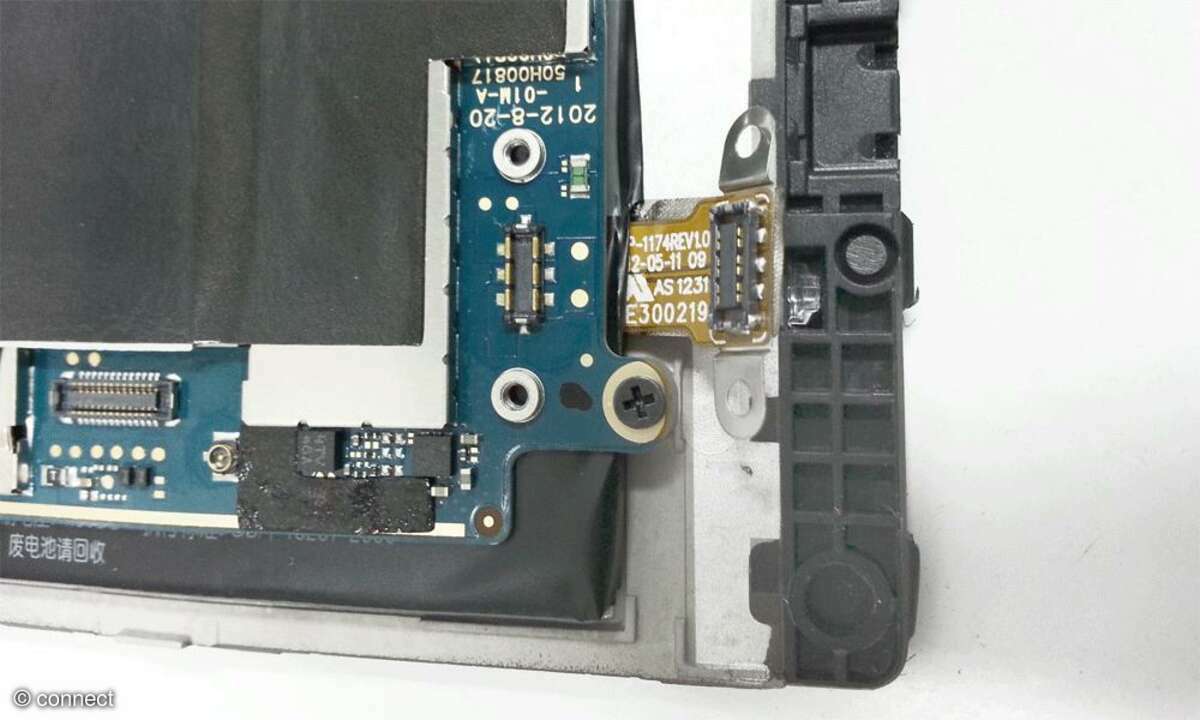

Sony Xperia
© connect
8 12

Kritisch wird das, wenn der Akku nur über einen miniaturisierten Stecker mit der Elektronik verbunden ist.

Anzeige

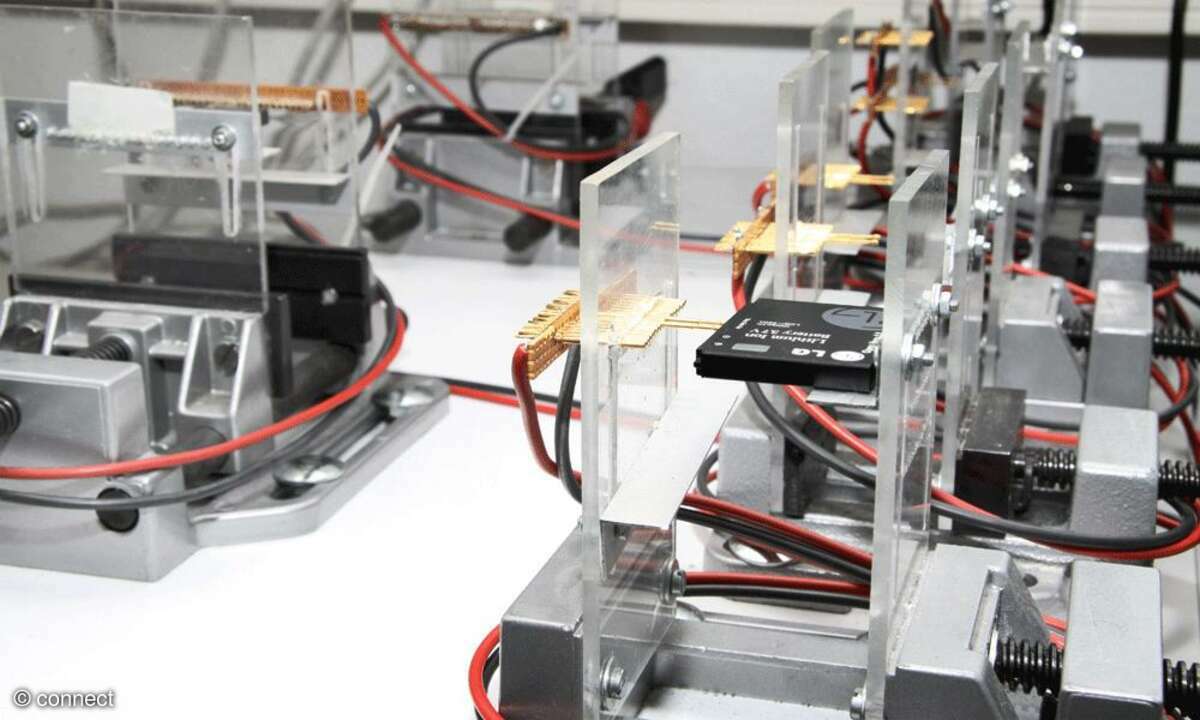

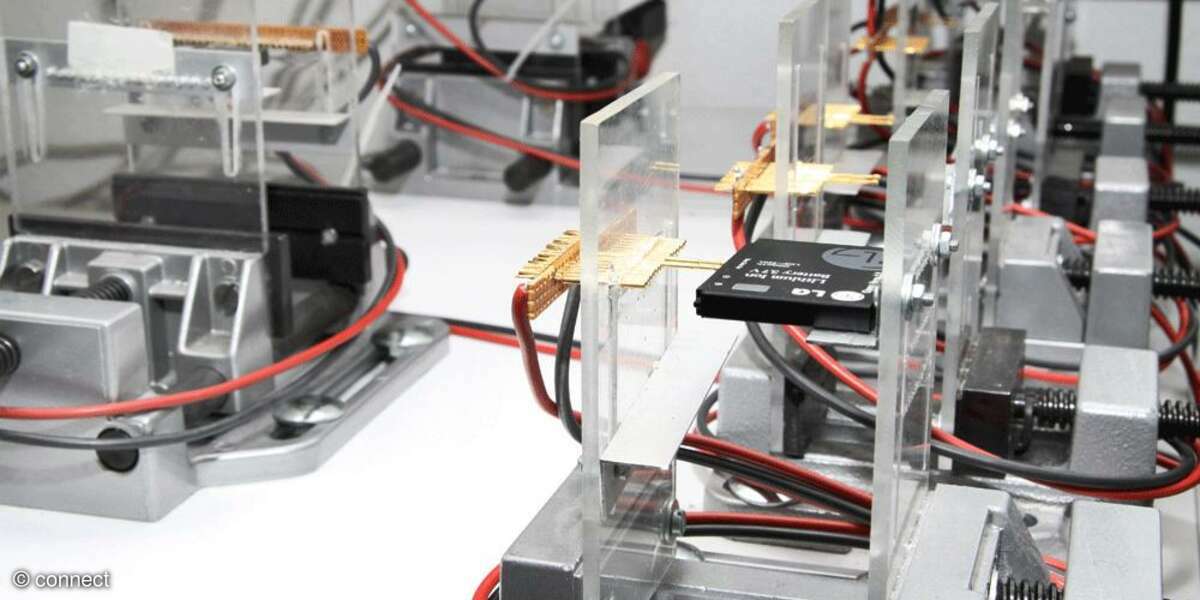

Aufspannvorrichtungen
© connect
9 12

Da diese Messungen Zeit brauchen, können mehrere Akkus gleichzeitig gemessen werden; für austauschbare Akkus gibt es spezielle Aufspannvorrichtungen.

Anzeige

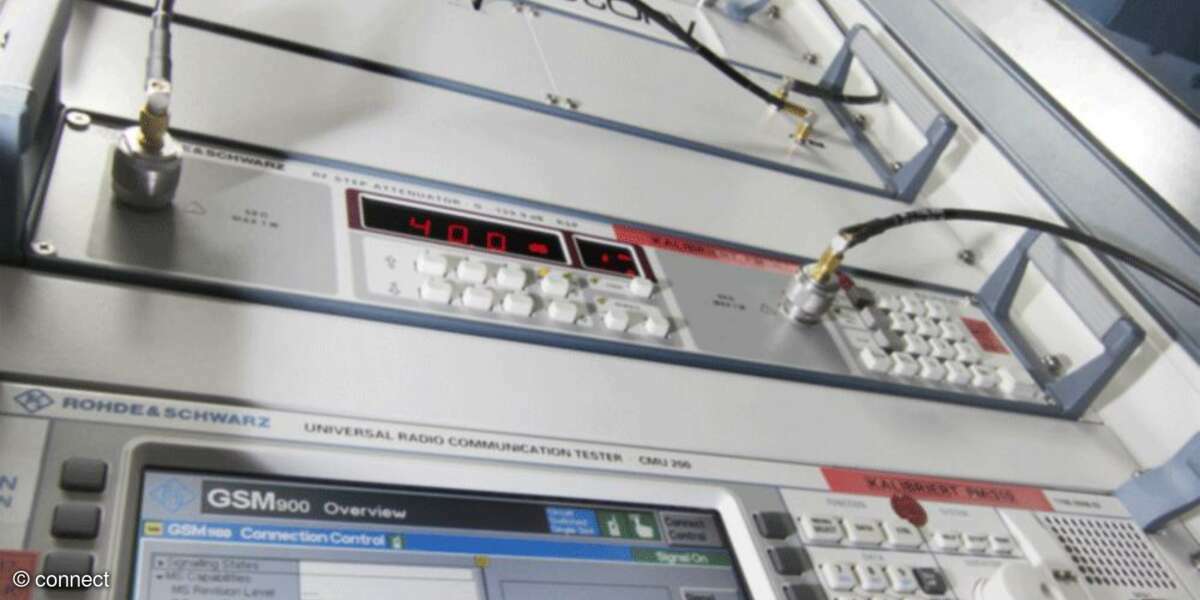

Mess-Mobilfunkstationen
© connect
10 12

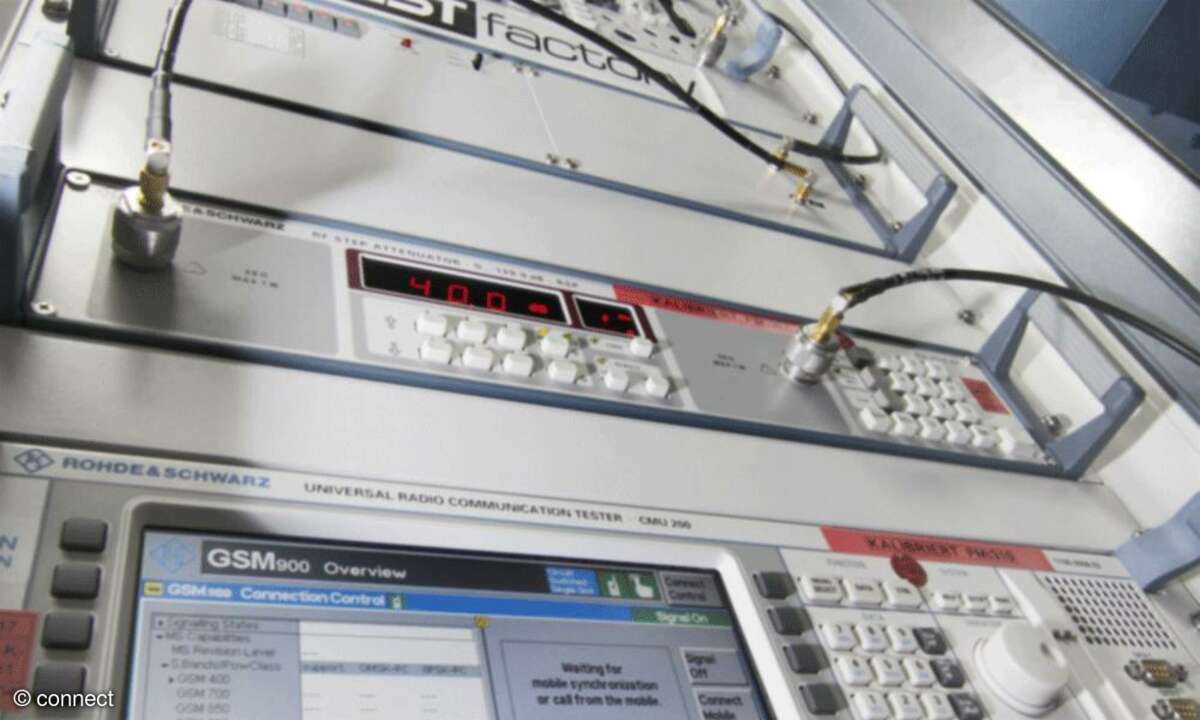

Um den Stromverbrauch in einem echten Mobilfunknetz unter reproduzierbaren Bedingungen messen zu können, betreibt connect drei eigene Mess-Mobilfunkstationen.

Anzeige

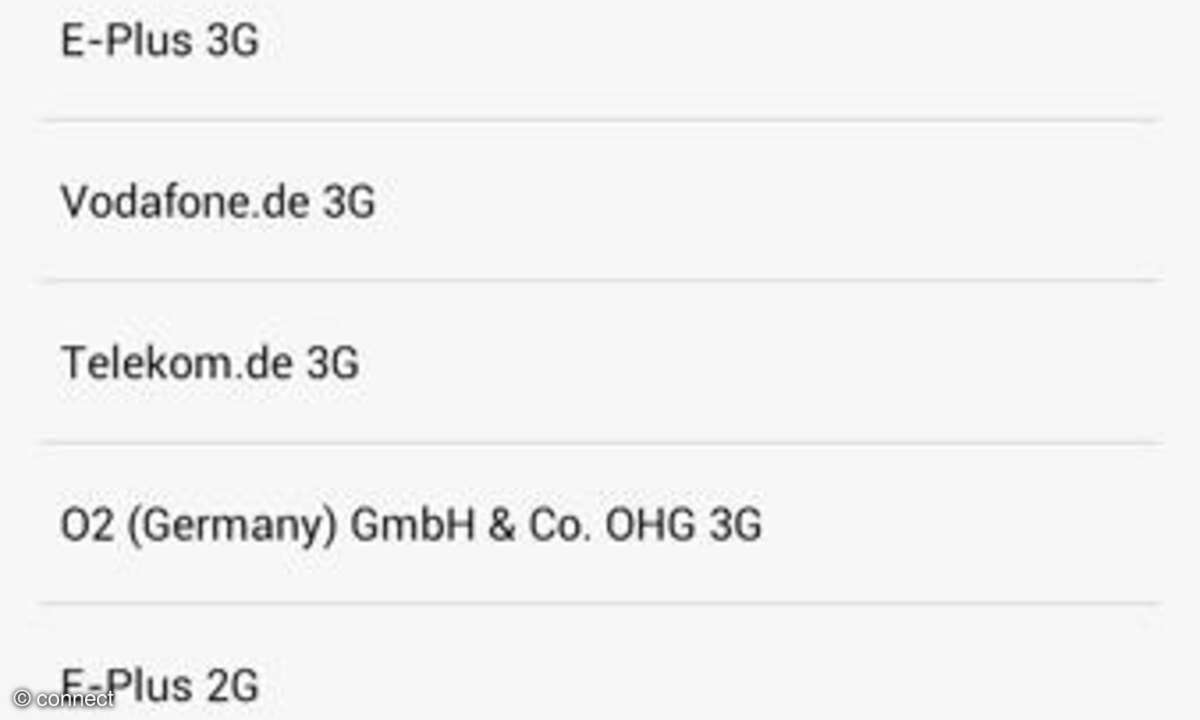

Test PLMN 1-1 3G
© connect
11 12

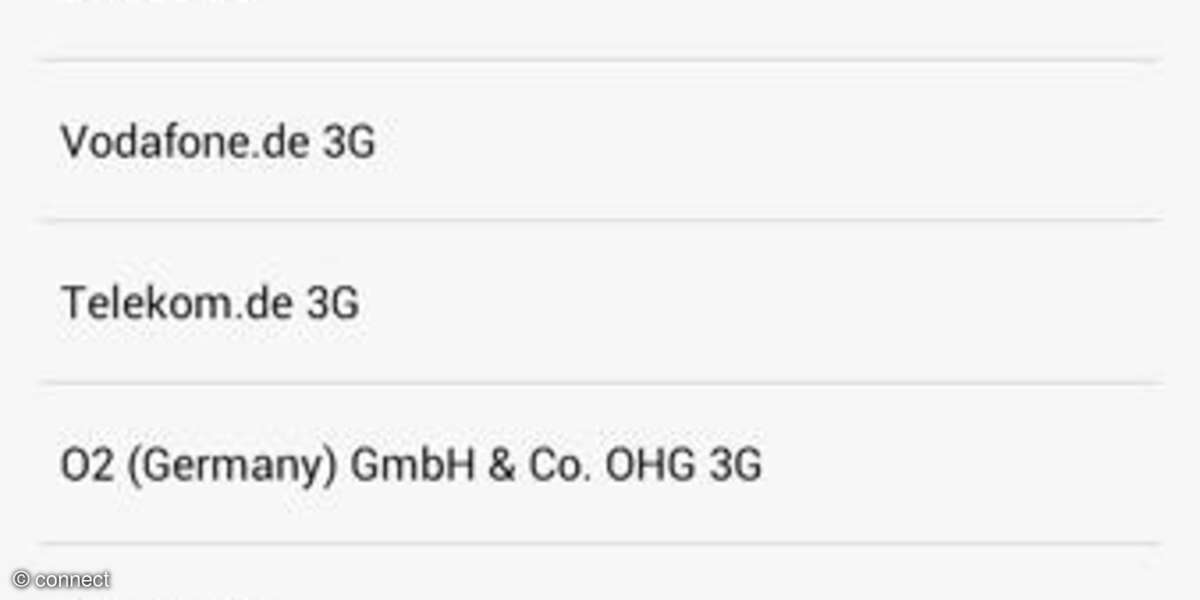

Diese tauchen im Menü des Smartphones als eigener Netzbetreiber "Test PLMN 1-1 3G" auf.

Anzeige

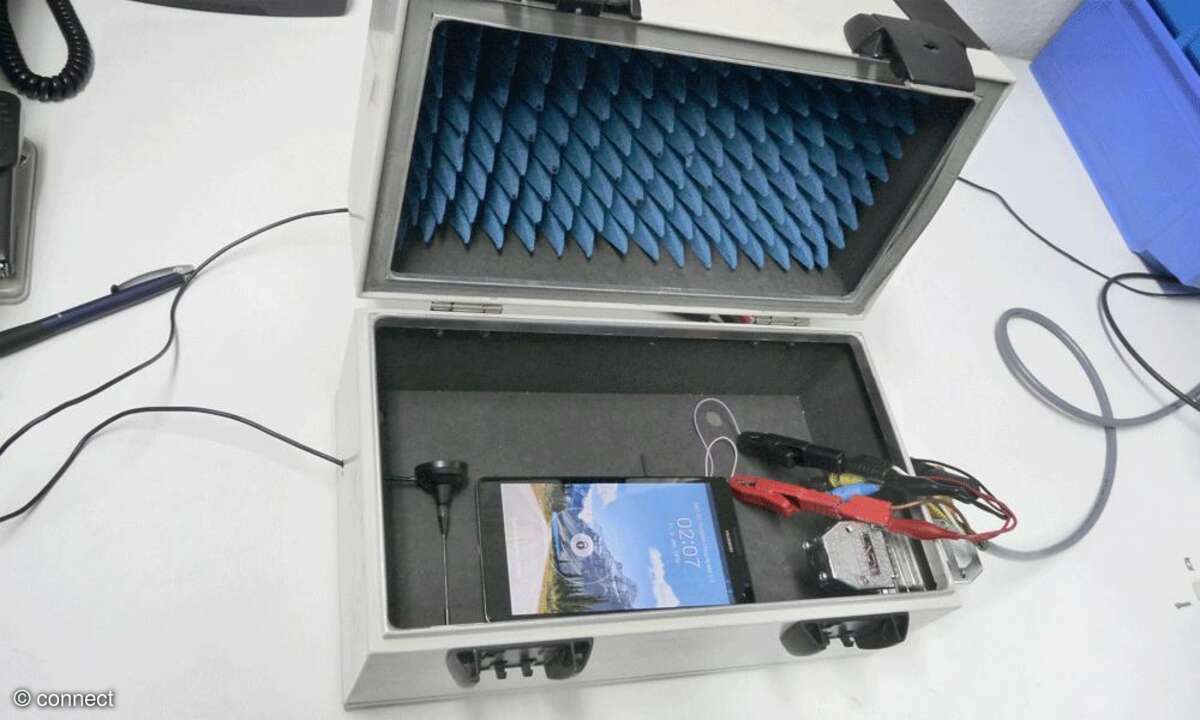

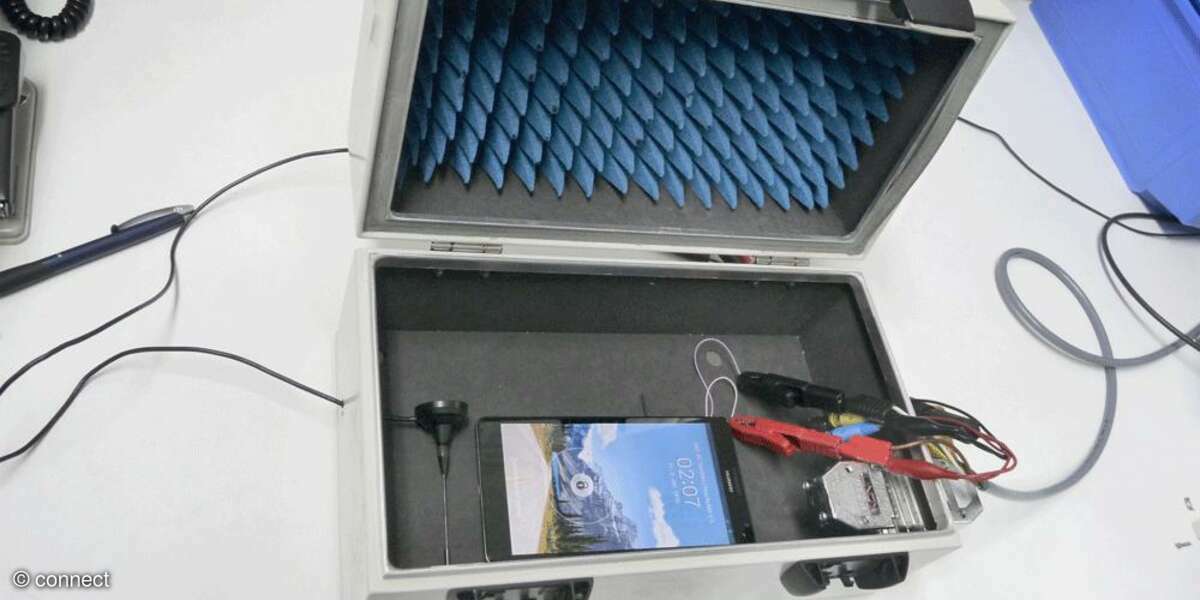

Messbox
© connect
12 12

Um andere Netze nicht zu stören, aber auch um unbeeinflusst von anderen Mobilnetzen messen zu können, packen wir die Smartphones für die Messung in spezielle, abgeschirmte Messboxen.
