Tipps und Tricks bei Tonabnehmer-Einbau

28.4.2011 von Bernhard Rietschel und Christine Tantschinez

Nicht immer hat man das Glück, dass der Händler den neu gekauften Abnehmer gleich einbaut und perfekt justiert. Hier finden Sie Antworten auf einige wichtige Fragen zum System-Einbau - und eine Anleitung, mit der Sie sich eine Überhang-Einstellschablone selber bauen können.

Tonabnehmer einbauen
© AUDIO
1 10

Auspacken

An den richtigen Stellen (etwa am Winkel aus Montage- und Anschlussplatte) vertragen auch Nackt-Systeme herzhaftes Zugreifen.

Anzeige
Tonabnehmer einbauen
© AUDIO
2 10

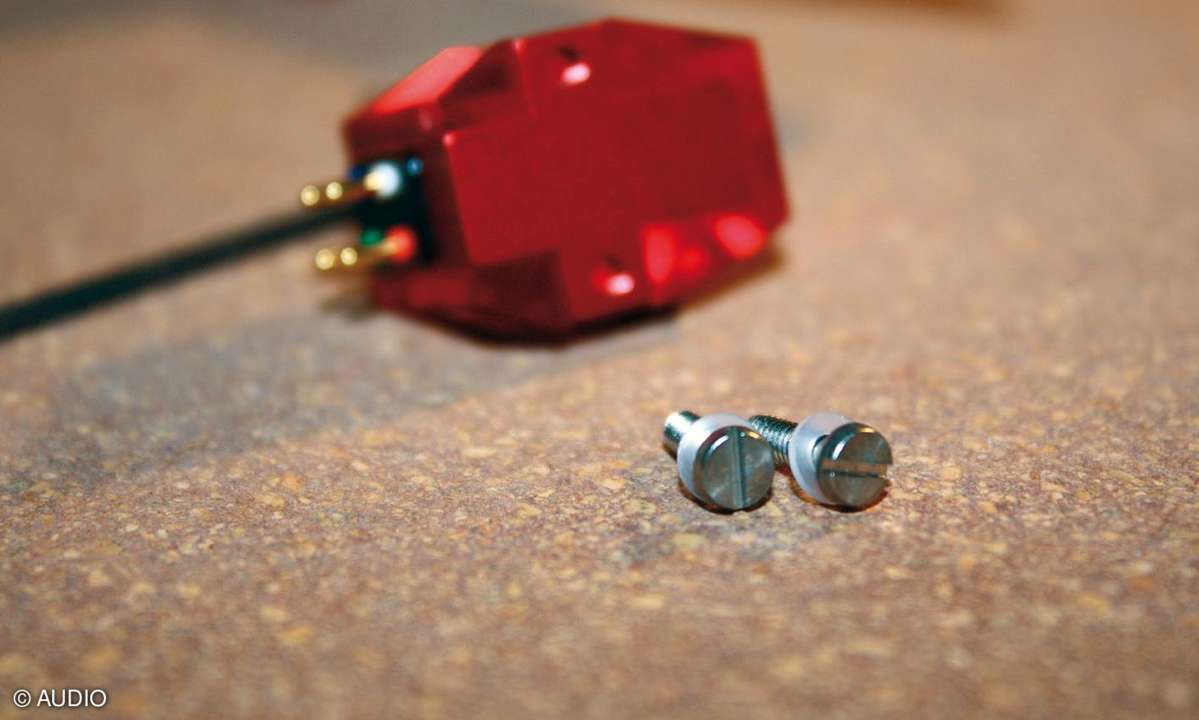

Teflon- oder PE-Scheiben

Unscheinbar, aber Extrem hilfreich: Teflon- oder PE-Scheiben zwischen Schraubenkopf und Headshell verhinden, dass das System beim Festziehen verrutscht.

Anzeige
Tonabnehmer einbauen
© AUDIO
3 10

Das Aufstecken der Käbelchen gehört zu den heikelsten Momenten -

Anzeige
Tonabnehmer einbauen
© AUDIO
4 10

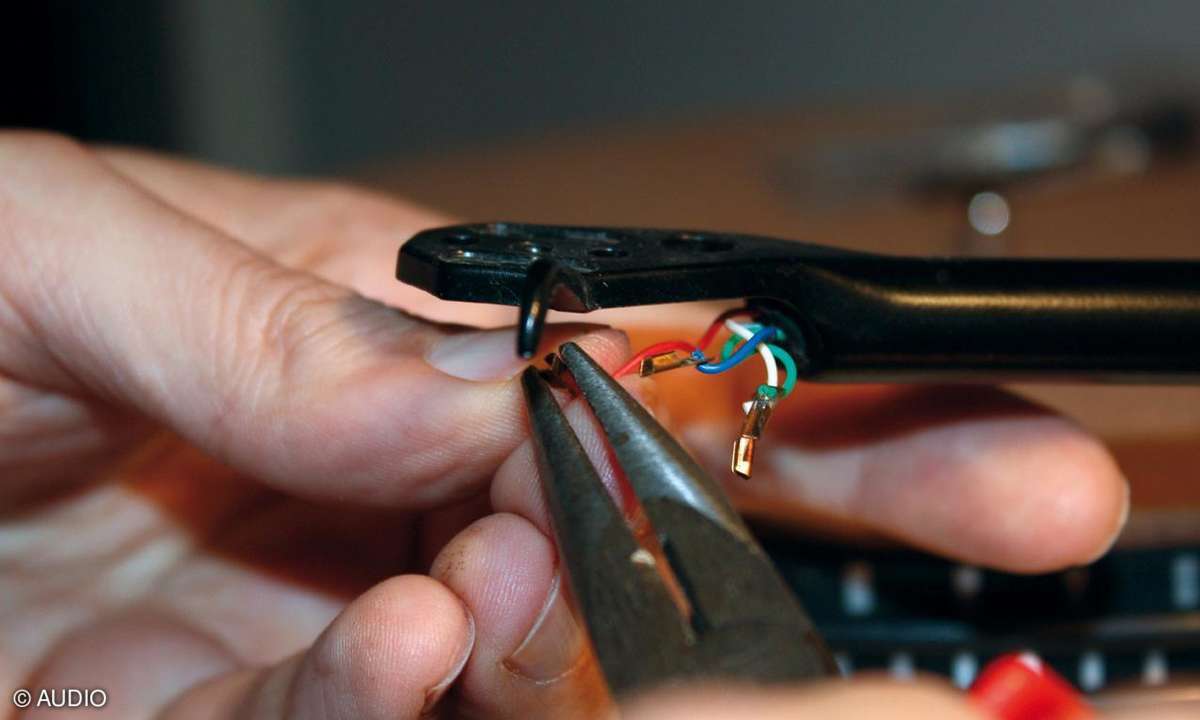

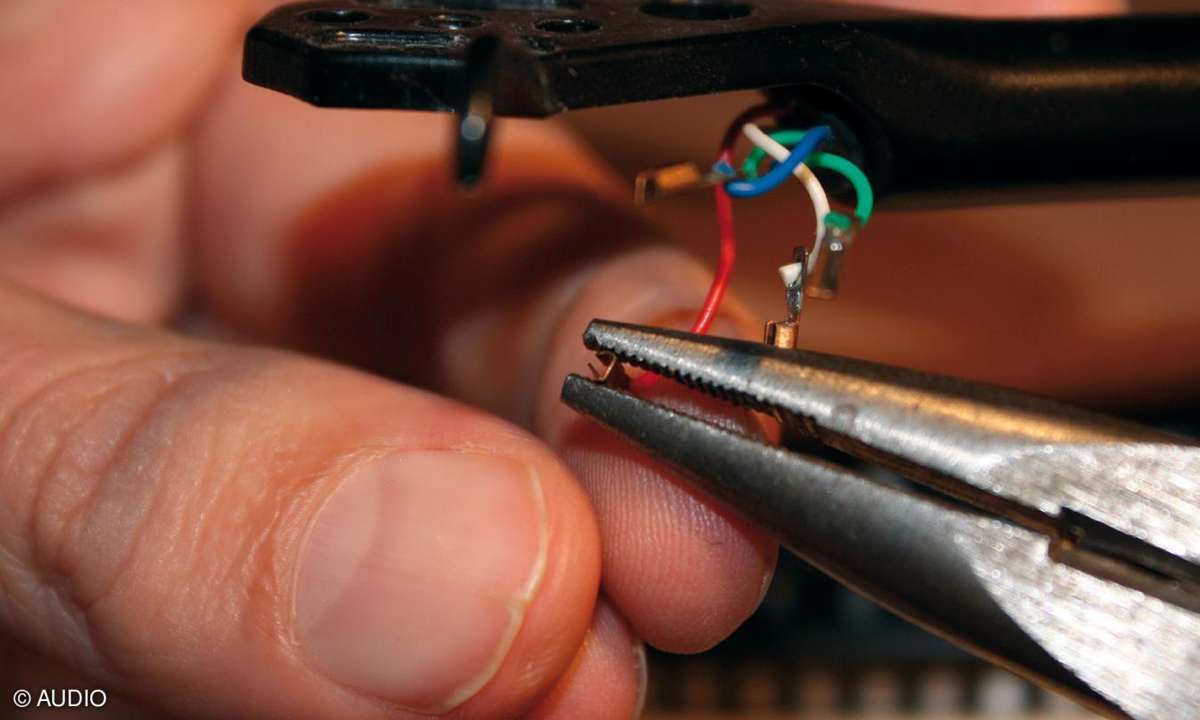

 - die winzigen Steckerchen müssen straff sitzen. Falls nicht, sollte man sie vorsichtig mit der Zange enger machen.

Anzeige
Tonabnehmer einbauen
© AUDIO
5 10

Todeszone

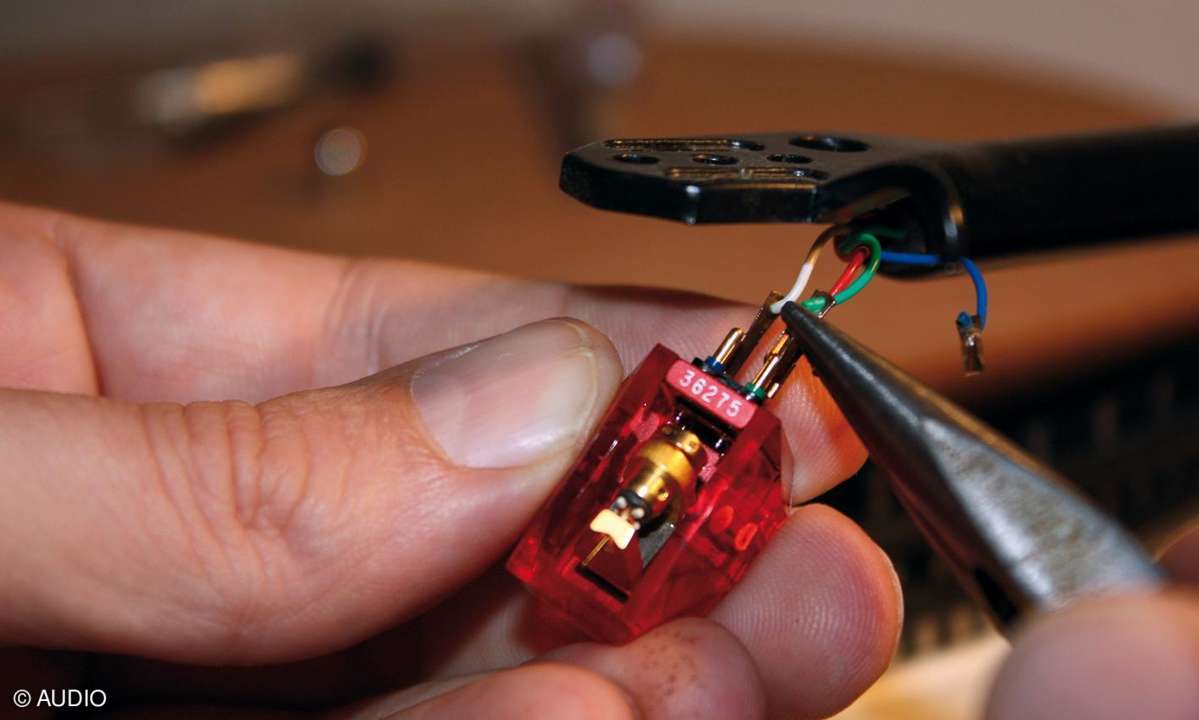

Gut Festhalten und Zeit lassen: Zwei Zentimeter weiter links von der Spitzzange beginnt die Todeszone. Also besser zweimal überlegen und erst dann handeln.

Anzeige
Tonabnehmer einbauen
© AUDIO
6 10

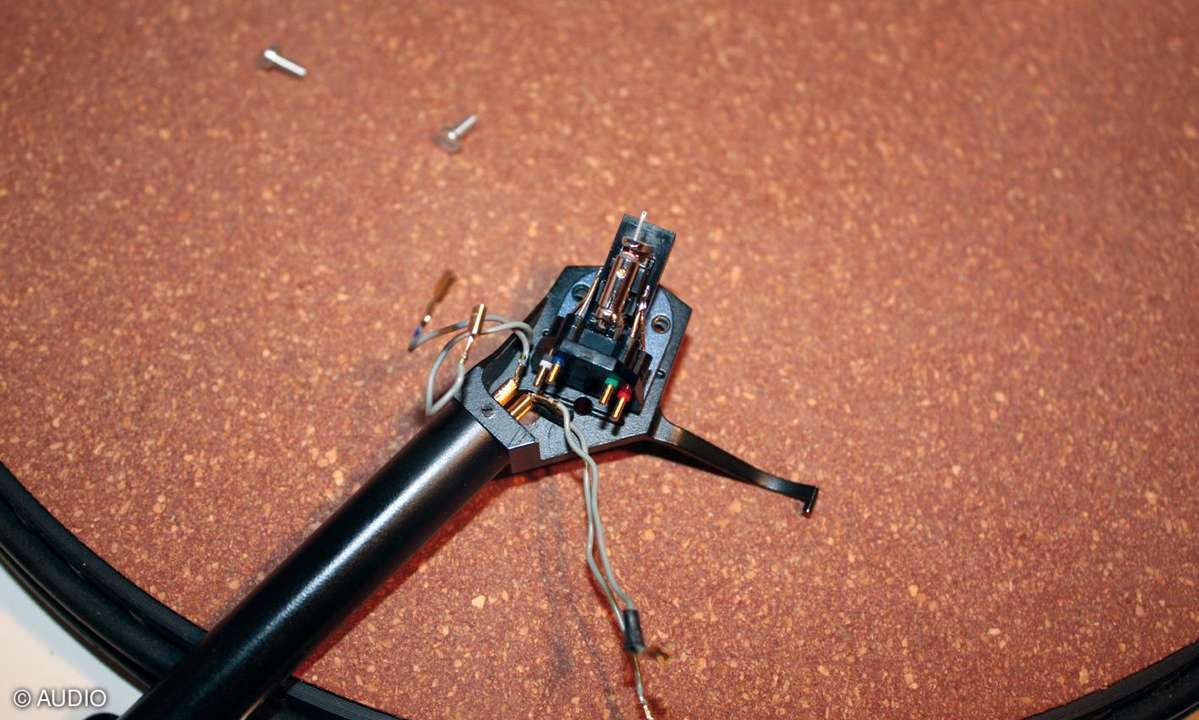

Oft knapp, aber nie zu eng.

Um dem Sumiko Evo III im Linn Ekos Platz zu machen, biegen die Headshell-Käbelchen des rechten Kanals direkt am Arm scharf ab.

Anzeige
Tonabnehmer einbauen
© AUDIO
7 10

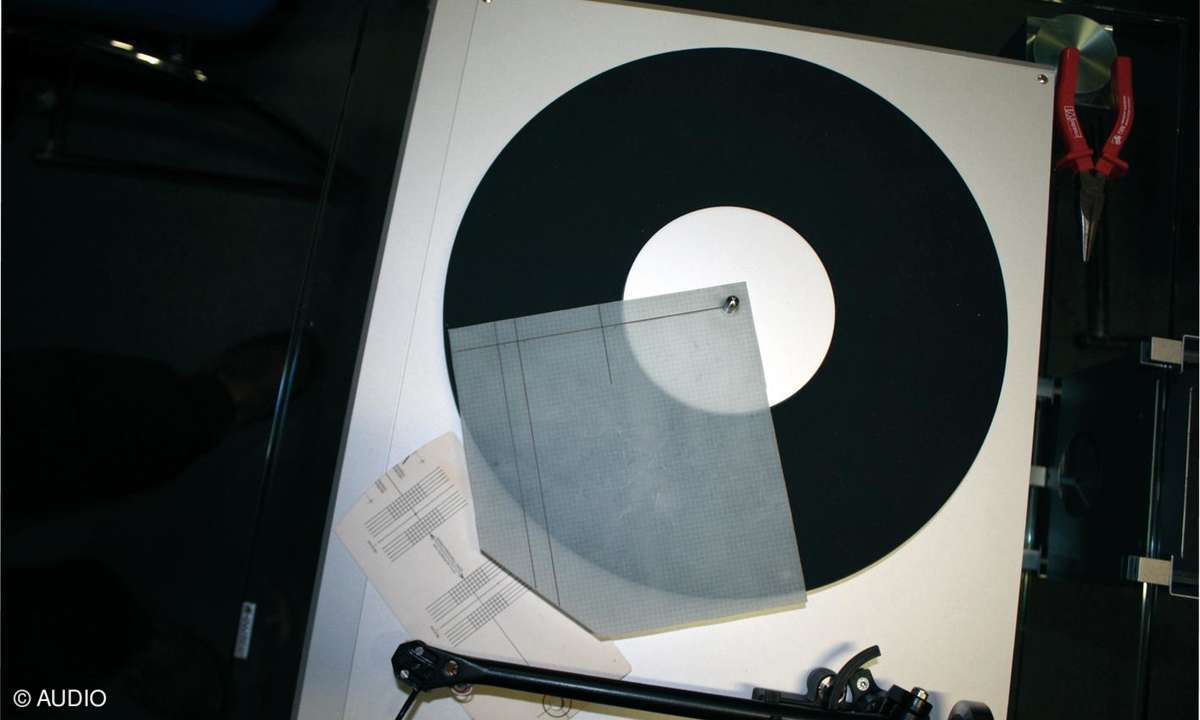

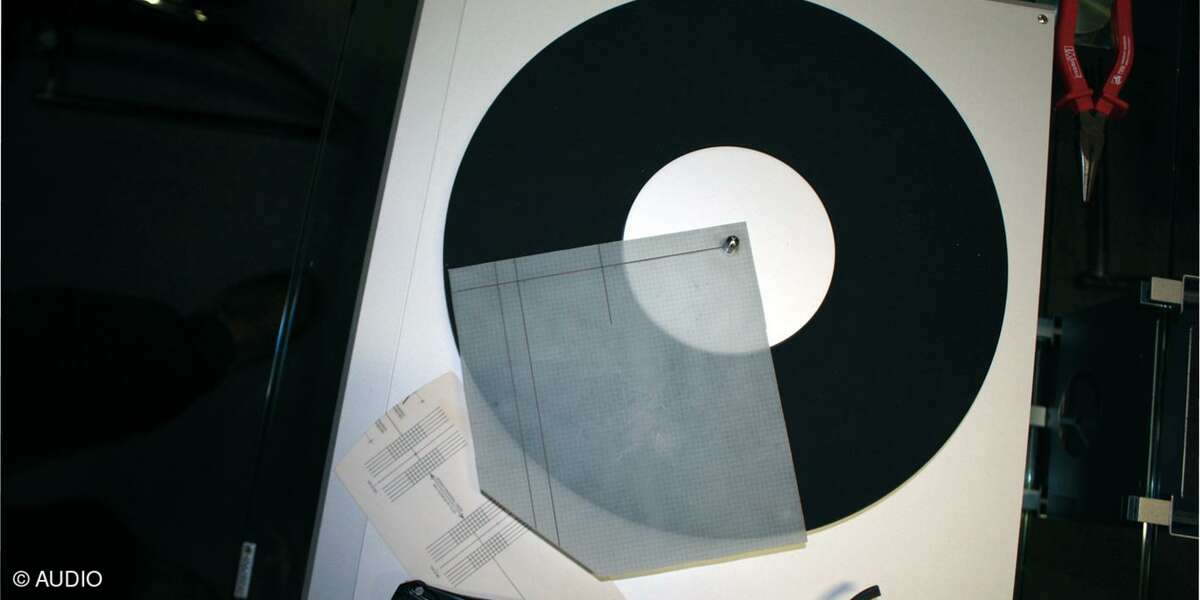

Einbau-Schablone

Schneiden Sie ein Stück festes Millimeterpapier zu und lochen Sie es genau über der Kreuzung zweier Linien. Eine davon ziehen Sie exakt nach und markieren die beiden Nulldurchgänge in 66 und 121mm Entfernung mit dazu rechtwinkligen Linien.

Anzeige
Tonabnehmer einbauen
© AUDIO
8 10

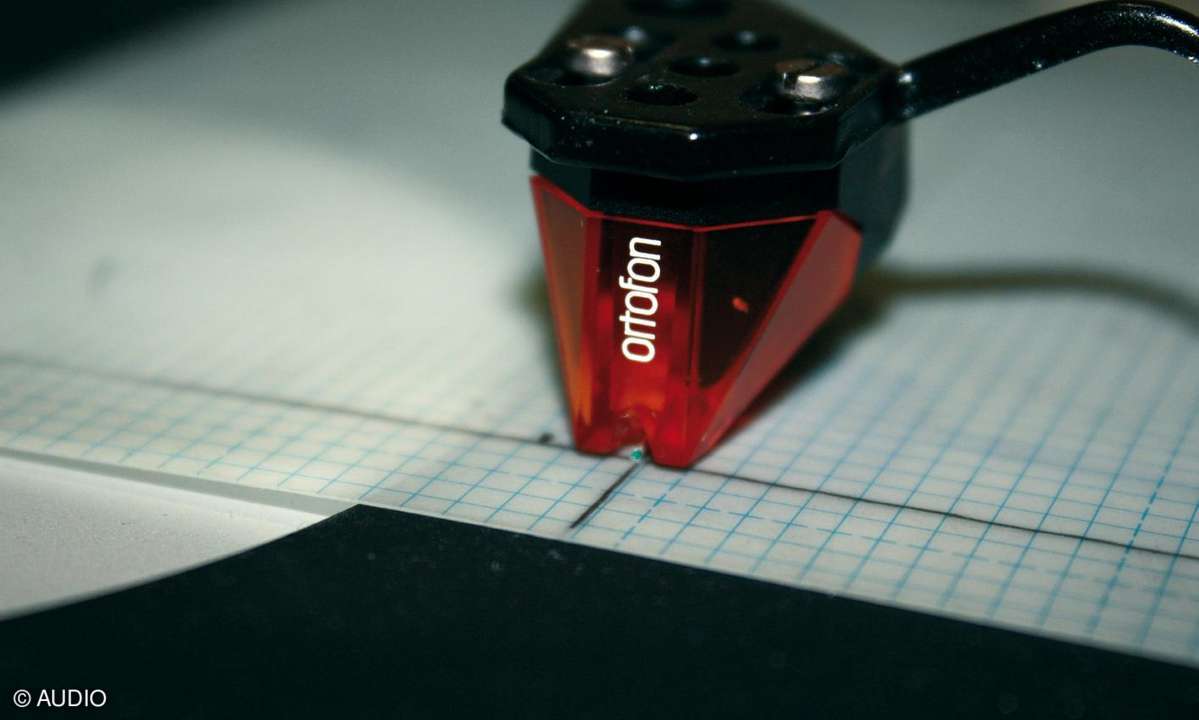

Auf den Punkt gebracht

Setzen Sie die Nadel exakt auf die Kreuzung von Radius und 66mm-Tangente. Fluchten System und Linienraster?

Anzeige
© Archiv
9 10

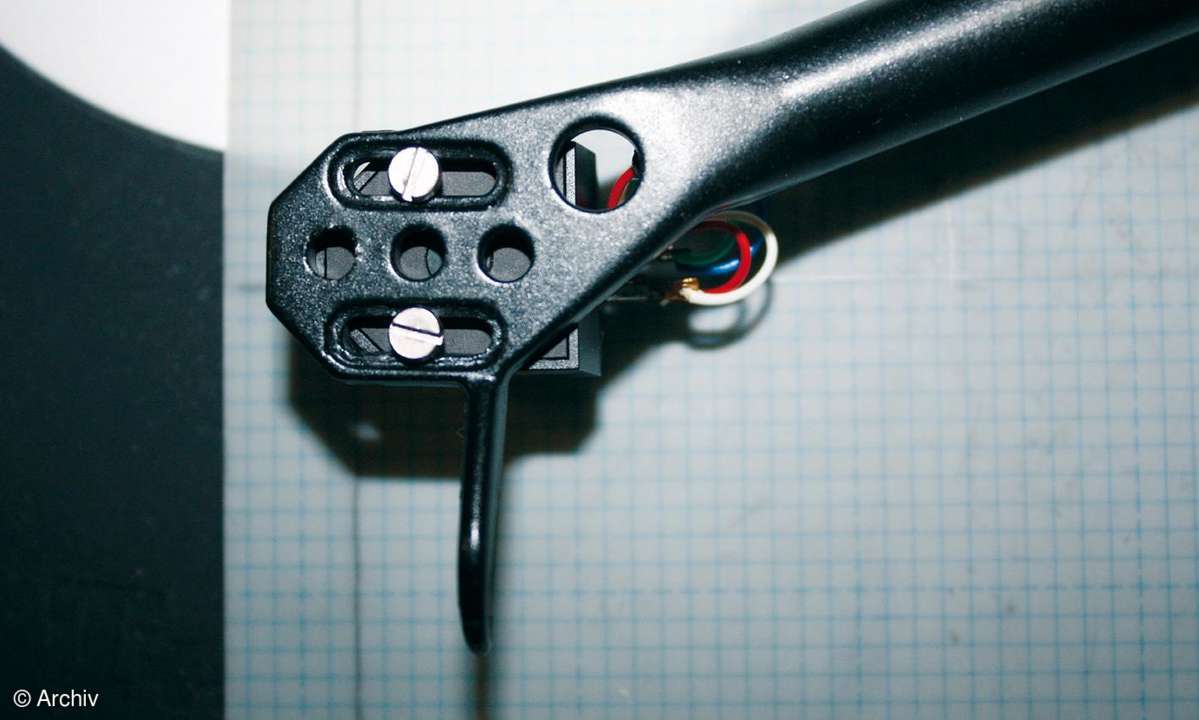

Knapp daneben

Die Headshell-Kanten weisen gegenüber dem Raster etwas "nach innen". Hier müssen Sie das System 3-4 Millimeter weiter nach vorn versetzen.

Anzeige
© Archiv
10 10

Passt

Stimmt der Überhang, ziehen wir die Schrauben vorsichtig fest. Wie fest, ist Philosophiefrage und hängt auch vom Tonabnehmer und -arm ab.
