stereoplay - Know-how: Hochgeschaltet

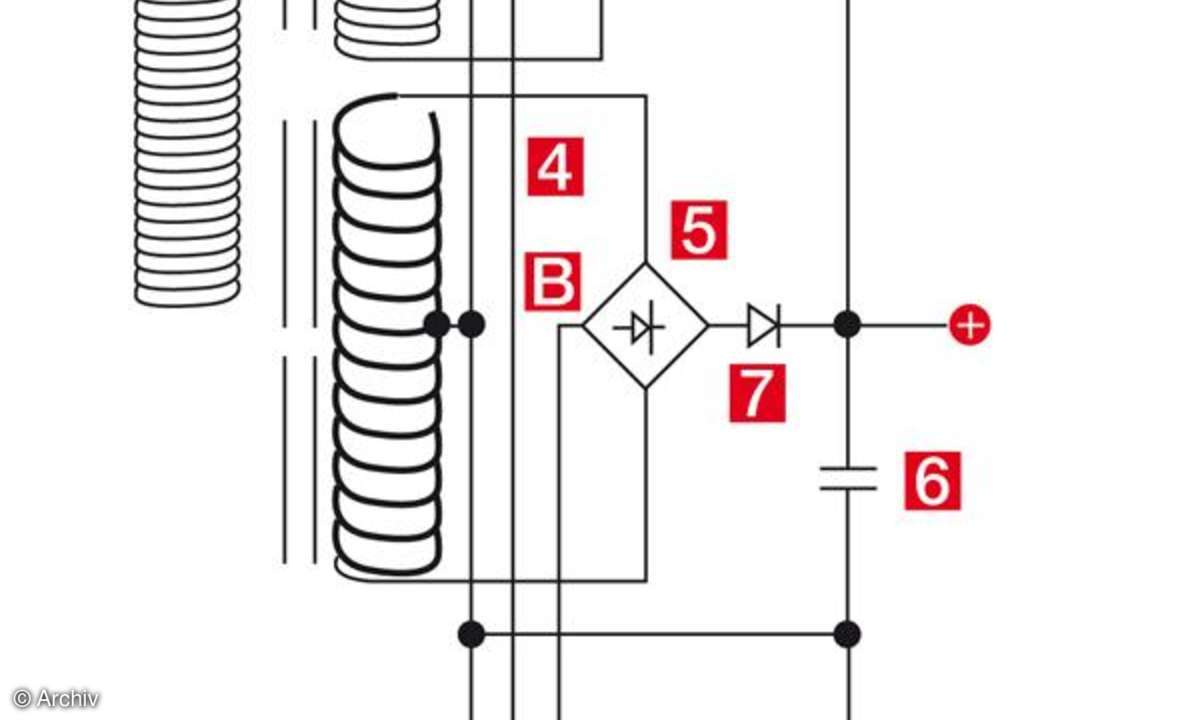

Bei normalen Verstärkern muss sich der Entwickler entscheiden: Lege ich ihn mehr für spannungshungrige Boxen oder mehr für Stromsäufer aus? Mit dem Power-Drive-System strebt NAD beides auf einmal an. Dazu wird am Ausgang des Verstärkers ständig der Strom gemessen. Bleibt er im Rahmen, leiten die von Leistungstransistoren gebildeten Schalter (1) eine vom Trafowickel (2) und von den Dioden (3) gelieferte höhere Spannung durch.

Wird's riskant, öffnen die Schalter, wonach via (5) ein Wickel (4) mit dickerem Draht zum Zuge kommt, der weniger Spannung, aber dafür wesentlich mehr Strom abgeben kann. Für eine gewisse Umladungszeit der Speicherelkos (6) bleibt aber auch in puncto Spannung noch viel Schub erhalten.
